雷達專用滑環有何不同？

  今天默孚龍的專家要和各位講一下滑環的相關內容。給大家做一個關于滑環的基本介紹，另外滑環因為是輸送能源和信號的，所以也分為了低頻滑環和中頻滑環。同時雷達專用滑環也是比較特殊的一種。

  滑環

  滑環，就是負責為旋轉體連通、輸送能源與信號的電氣部件。根據傳輸介質來區分，滑環分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”。滑環通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”。

  基本簡介

  滑環，也稱做旋轉電氣接口、電氣旋轉關節，可用于任一要求無限制連續旋轉時從固定結構到旋轉結構傳輸電源和數據信號的系統中。

  利用導電部件的滑動或滾動接觸、靜電耦合或電磁耦合，在天線座架轉動部件與靜止部件之間傳遞電信號和電能的裝置。在轉動部件上有驅動元件、測量元件和控制元件，必須從機房向它們輸送控制信號和提供電源。這就需要各種滑環組件來傳輸信號和能量。有的雷達需要轉動連接的線路多達百條以上。滑環組件根據傳輸信號的頻率高低可分為：低頻滑環、中頻滑環和高頻轉動鉸鏈。滑環通常僅指前兩種。滑環組件的電性能指標是：絕緣電阻、接觸電阻、介質強度和串?dāng)_。對于中頻滑環，因為頻率較高還要考慮屏蔽、阻抗匹配、噪聲電壓等。在結構設計上首先要保證接觸可靠，保證所有的線路連續接通。因此，要求電刷所用材料的導電性能良好，對滑環的壓強要適當，滑環的偏心和晃動量小、耐磨性好、摩擦力矩小、便于維護。

  低頻滑環

  利用滑動接觸來傳輸?shù)皖l信號和能量的滑環組件。通常的滑環有圓柱形滑環和差動滑環兩種。圓柱形滑環的導電環又分為平環和 V形環。導電環的材料通常采用紫銅、黃銅、錢幣銀和金。電刷有鈀、金合金或鍍金的線電刷以及銅石墨合成的電刷。如果滑環數目較多，圓柱形滑環由上、下兩組電刷和一個差動轉接盤組成，但其軸向尺寸較大，采用差動滑環可以顯著地減小軸向尺寸，減小體積和重量。差動滑環由上、下兩組電刷和一個差動轉接盤組成。上電刷隨天線方位轉動，下電刷固定不動，差動轉接盤上有上下兩組接觸片，相應的接觸片由導線連接，利用差動機構使其轉速為方位轉速的1/2。天線轉動時,流入每一下電刷的電流，經過差動轉盤上的一條或兩條接觸片電路，從相應的上電刷流出，以保證固定部分和轉動部分之間的電路始終接通。滑動接觸式滑環磨損的粉末可能造成環與環之間的短路。因此，從結構上應保證便于清理，通常用組合式結構，以便現場維修或更換組件。

  中頻滑環

  用來傳輸雷達中頻(幾十兆赫)信號和能量的滑環組件。這種滑環頻率較高，需要屏蔽。傳輸12兆赫以下的信號也可以使用普通的滑環。一個環接中心導體，一個環接電纜的外層作為屏蔽環。傳輸12兆赫以上的信號通常使用同軸線型的屏蔽式滑環。這種滑環的截面為槽形，實質上就是矩形的同軸導體。還有一種電容式中頻滑環，中心導體是環狀的，用絕緣墊支撐在屏蔽層內，轉動部分和固定部分之間有一間隙,互不接觸,中頻信號通過電容耦合。在天線轉動范圍有限的情況下，可以不用滑環，而用電纜卷繞裝置。

雷達天線專用滑環

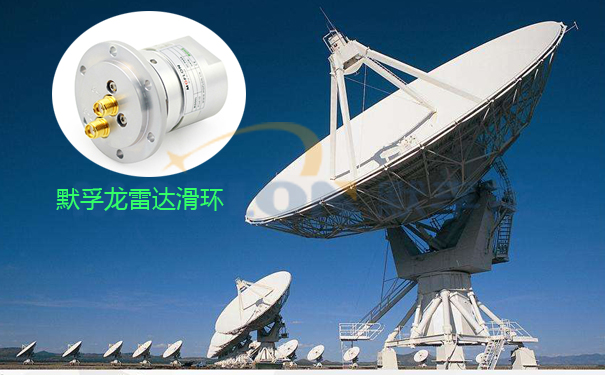

  雷達天線具有無線電探測和測距功能。可以探測空間位置，被稱為“無線電定位”，被廣泛應用于很多領域。作為信號滑環的專業制造商，一直在研究各類滑環。近期，默孚龍針對雷達天線的應用設備需求設計并生產一款導電滑環，滿足雷達天線電流和各類信號需求，環境適應性強，傳輸穩定，而且可集成高頻、光纖等環路。

  雷達專用滑環是主要針對雷達天線的無線電傳送的，那么滑環的規格和要求都會有所不同，客戶可以根據具體所需的型號來進行定制，以確保安全和使用壽命。
